砂石生产线设备振动筛分析

导读:水电站人工砂石系统筛分楼振动结构分析1．结构计算的内容 承受振动设备的楼层缔构计算主要分两步进行： a．对直接承受振动设备的楼层进行动力分析使结构在强度上及在使用上均满足要求。

砂石生产线标准筛是筛析的主要工具，它是特制的套筛，上层筛子的筛孔比下层筛子的筛孔大，从上而下各层筛子的筛孔尺寸具有一定购比例关系。

套筛是用一个筛子套在另一个筛子上而叠成的，另外还有一个上盖(防止样品在筛析时损失)和筛底(用以接取底层筛子的筛下产物)。

如图所示。

筛框是圆形的，用黄铜或塑料制成。

筛网是用金属丝编织成的，筛孔大的也有用冲孔筛扳的。

砂石生产线标准筛的筛制出两个参数决定：(I)筛比(相邻两个筛子的筛扎尺寸之比)；(2)基筛(作为基堆的筛子)。

只要知道筛比和基筛就可以算出该系列标准筛的各个筛子的筛孔尺寸。

根据筛比和基筛筛孔尺寸大小的不问，有各种不同的标准筛制。

世界各国的标准筛制是不统一的，选矿工业中常用的是泰勒标准筛制。

泰勒标准筛是以每一英寸(等于25.4毫米)筛网长度内所具有的筛孔数目作为各号筛子的名称。

每英寸筛网长度内的f6孔数目称为网目，简称“日”。

例如每一英寸筛网长度内有200个筛孔，这种筛子叫200号筛(或200目筛)。

每一英寸筛网长度内有150个筛孔则为150目筛等等。

泰勒标准筛有两个序列，一个是基本序列，其筛比是1／2＝1.414，另一个是附加序列，其筛比是4／2＝1.189。

基筛是200目，其筛孔尺寸等于0.074毫米(即74微米)。

砂石生产线从200目的基筛为起点，在基本筛序中，比它粗一级的筛子的筛孔尺寸为0.074x1／2＝0.104毫米(150目)，更粗一级的筛于的筛孔尺寸为0.074x/2x/2＝0.147毫米(100目)。

而比200目细一级的筛子的筛孔尺寸为0.074／2＝0.053毫米(270目)，其余类推。

一般选矿产物的筛析只采用基本筛序就够了。

只有为了做更精确的试验，需要更窄粒级的筛折时，才使用附加筛序。

水电站人工砂石系统筛分楼振动结构分析

1．结构计算的内容 承受振动设备的楼层缔构计算主要分两步进行： a．对直接承受振动设备的楼层进行动力分析使结构在强度上及在使用上均满足要求。

b．整个结构作静力分析，静力荷载一般等于实际静力荷载加上静力当量荷载(由动力引起的动力荷载转化为等效的静力荷载即为静力当量荷载)。

一般说来，振动设备不仅对直接承受层有影响，而且对整个楼层结构均有影响，但由于结构的阻尼作用，振动的能量在传播过程中不断耗散与吸收．远离直接承受振动的设备的楼层振动影响越来越小。

由于该筛分楼筛分砂石料，承受振动设备的主要要求是结构上满足强度和使用的要求。

使用上主要控制允许振动速度，使操作人员得阱承受，无不良感觉。

因此仅对直接承受振动设备的楼层进行动力分析，基本上就可满足工程要求，把动力分析与静力分析区别对待，可大大简化计算分析，减少工作量，在工程设计实践中较容易接受。

当然对于设有精密仪器谚备的楼层应进行整个结构的动力分析工作。

2．结构动力计算的目的和问题 结构动力计算的目的，是在动力荷载作用下，分析结构的内力、位移等随时闯变化的规律，求出大值使之不超出允许值，因此可以说研究结构受动力荷载作用时的受迫振动型式和频率及振幅是结构动力的基本任务。

但是．动力荷载作用下结构的内力和位移与计算一般和结构本身固有的套振特性(如自振频率)有密切的关系，因而首先要求出结构的自振特性。

结构的自振频率是反应结构动力特性的一个重要的数量标志，因此，不同的结构如果白振频率相同，则在相同的动力荷载作用下，它是具有相同的动力反应的，反之，相同的动力荷载作用下，如果两个结构的白振频率不同，则两者的动力反应电不同。

因此动力反映随着自振频率的不同而不同。

因此振动结构设计关键是抓住结构本身固有的自振特性这一问题，如在前面结构设计中谈到的，结构的选型布置甚至构造都需要考虑这一特性，只有结合结构本身的固有特性进行振动结构设计，才有可能设计得更好。

3．计算参数与荷载的选择 a．静力当量荷载计入扰力值并将扰力值乘以6．这主要是考虑振动筛启动所产生的动句较大且起动或停车时还要通过共振区。

产生共振而乘的扩大系数，设备及料重乘以1．1动力系统作为静力当量荷载计算，应注意韵是当接动力分析计算的扰动力小于以上值时，应按较大值计算。

b．阻尼系数取0．1； c．筛分楼实系肋形楼盖结构，部份肋形板与梁共同工作．并取梁上翼缘宽度按梁辟的1／3计算，当所取值大干板跨的1／2时取板跨的1／2参与计算工作。

d．在计算结构自振频率时，除应计入结构本身的质量和永久放置在楼上的设备外，还计入了部份活载(包括筛网上的骨料)，活荷载按150kg／m2的计算，筛网上物料重按网孔孔径的4倍厚度计算。

e．在作静力计算时，除计入自重，设备和干扰力外，楼面活载取400kg／m2．筛两料重也按网孔孔径的4倍厚度计算。

河南矿机生产厂家整理发布http://www.dnszb.cn/。

制砂生产线筛分设备振动筛的发展应用

Sandvik矿机生产的筛分设备包括棒条筛(SG—H系列和SG系列)、圆振筛(SC—H系列、CS系列及MSO系列)、直线振动筛(LF系列)等，广泛应用与制砂生产线中。

其中SG—H筛分机具有单一棒条或平板类型的筛板，可自由选择不同底层筛网，宽度为1.2~1.5m；SG系列可用于重型粗筛作业，筛面宽度1.2~2.4m；LF系列直线振动筛筛分效率高，产能大，在黑色矿山得到广泛应用。

美国Derrick公司生产的高频振动细筛目前有两种规格：1.2m和1.5m宽，分别配置2×1.9kW和2×3.8kW的动力。

其优异工作性能主要归功于自身配套的高技术专利筛网。

其筛网有三种：Ure-thane聚氨酯筛网寿命可达7000h以上，开孔率为35%-45%，孔径小达0.10mm，具有处理能力高、耐磨、防堵能力强等优点；Pyramid三维筛网可以处理0.038mm的细粒物料，具有筛网面积大、处理能力大、寿命长等优点；Sandwich夹层金属筛网由三层筛网组成。

上两层筛网起筛分作用，筛分粒度由两层筛网交叉重叠决定；下层筛网起支撑作用。

该细筛还可配置重复造浆槽，适合大限度地从给料中筛除合格粒级物料。

制砂生产线的中央控制系统介绍。

该设备在山东莱钢鲁南矿业公司，秘鲁Brocal铅锌矿等都有应用。

适宜于钨、锡选矿厂磨矿分级，对减少过磨效果显著。

在国内，MVS型电磁振动高频振网筛，其主要特点有：(1)只有筛网振动，基础受力小，筛网不易堵；(2)电耗低，节能；(3)筛子倾角可调；(4)筛网由3层筛网组成，筛分效果好。

在国内黑色矿山应用较广。

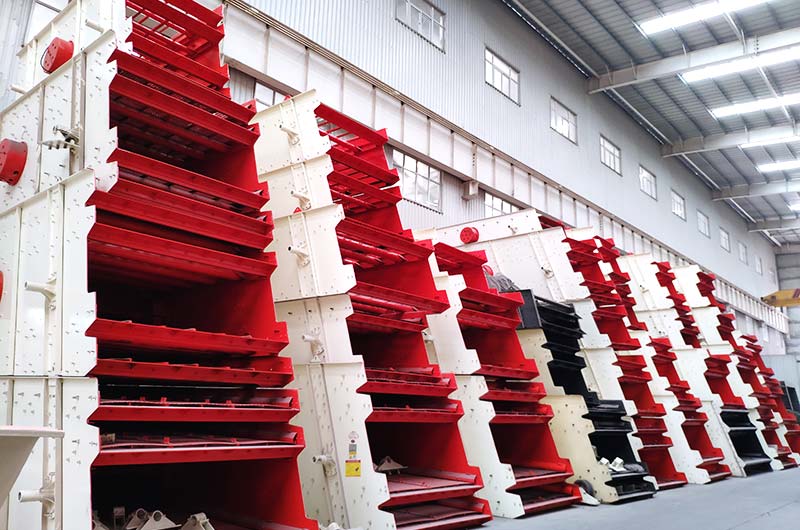

由于兼具圆振动筛和直线振动筛的优点，椭圆振动筛在制砂生产线筛分领域中得到了广泛的关注。

前面介绍的Sandvik矿机生产的MSO系列振动筛就属于这一类，其特点是可显著提高给料端的物料运动速度并且降低排料端的物料运动速度，大型号为MS02470，即外形尺寸为2420mm×7000mm(宽×长)。

美卓矿机生产Ellivar系列振动筛也是椭圆振动筛，大型号为ELL20，外形尺寸为2630mm×7630mm(宽×长)，筛面面积为20m2，大处理量可达800t/h，安装功率为30kW。

TAB型振幅递减椭圆振动筛，大规格为2TAB4282型号，外形尺寸4250mm×8220mm(宽×长)，双层筛网，大处理量为2000t/h，电机安装功率为2×55kW。

（以上信息来自矿机制砂生产线价格http://www.dnszb.cn/，转载请注明出处！）。
